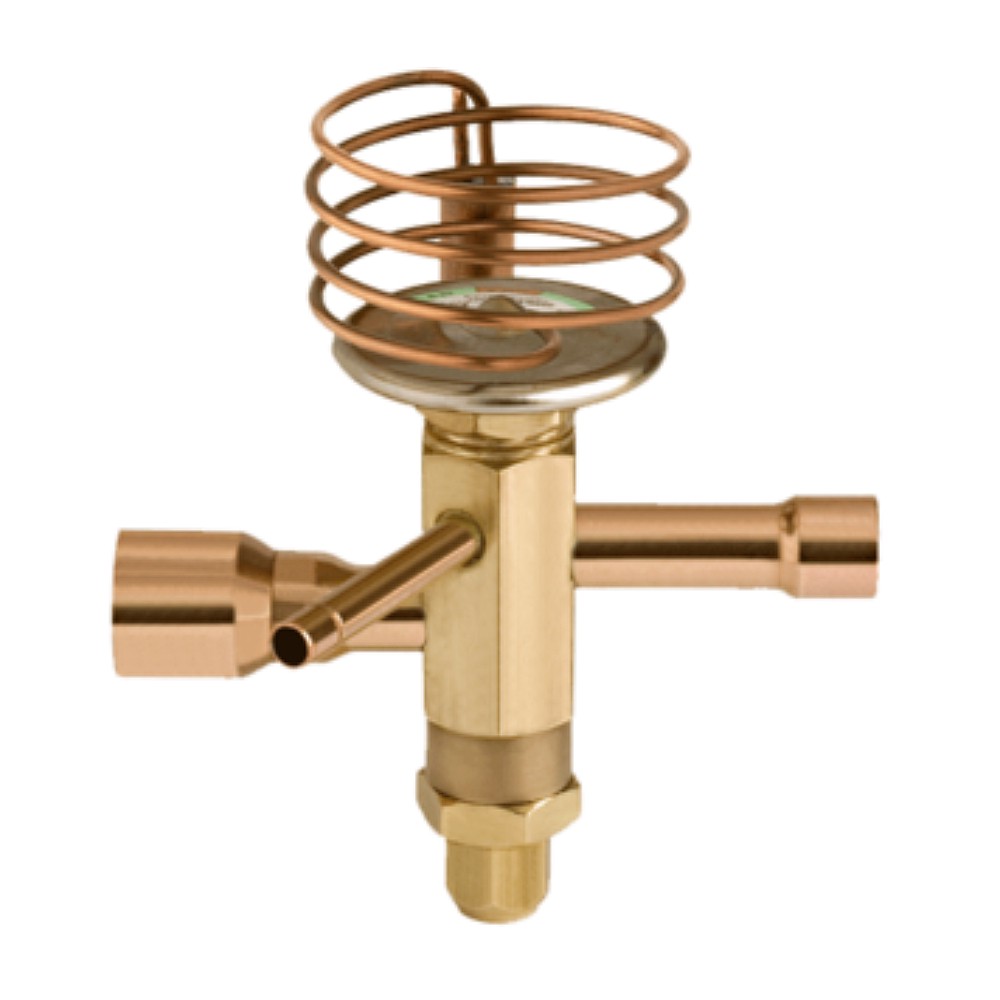

Вентиль терморегулирующий Ballu MACHINE TX6-Z14 801515

Термо-расширительные вентили серии TX6 предназначены для систем кондиционирования воздуха, тепловых насосов, коммерческих и промышленных холодильных установок. Вентили серии TX6 идеально соответствуют требованиям этих систем, соединяя компактный и герметичный дизайн с точным и стабильным управлением в широких диапазонах температур кипения и нагрузки. Характеристики • Сбалансированная конструкция порта для работы с постоянным перегревом в широком диапазоне применения при различных давлениях конденсации • Шесть типоразмеров до 87 кВт (R 407C) • Компактный дизайн • Герметичная конструкция • Соединения «под пайку» с прямоточной конфигурацией • Долговечный силовой элемент из коррозионностойкой нержавеющей стали с использованием лазерной сварки • Диафрагма большого диаметра обеспечивает плавное и стабильное управляющее действие вентиля • Двухнаправленная конструкция; пригодны для работы в тепловых насосах • Заправки термобаллона под заказ для различных применений • Внешнее выравнивание • Внешнее регулирование перегрева • Латунный корпус Принцип работы ТРВ регулируют, перегрев хладагента на выходе из испарителя. Они выполняют функцию дросселя между сторонами низкого и высокого давления в холодильных системах и обеспечивают соответствие между скоростью истечения хладагента и скоростью испарения жидкости в испарителе. Таким образом, поверхность испарителя может использоваться полностью, а жидкость при этом в компрессор не поступает. В условиях, когда действительный перегрев превышает установку, ТРВ пропускает в испаритель больше жидкого хладагента. И, соответственно, вентиль уменьшает проток хладагента при фактическом перегреве ниже заданного значения. Конструкция Корпус вентиля изготовлен из латуни. Соединительные патрубки имеют прямоточную конфигурацию. Движения диафрагмы силового элемента перемещают стальной калиброванный шток клапана. При повышении давления в термобаллоне диафрагма прогибается вниз, и движение передается штоку. Он перемещается в седле и позволяет жидкости проходить через отверстие. Конструкция штока обеспечивает сбалансированную характеристику порта. Сбалансированность порта устраняет нежелательное влияние изменения давления на входе, то есть давления конденсации при различных температурах окружающего воздуха в системах с воздушным охлаждением конденсатора. Сбалансированная конструкция порта действует только при одном направлении потока, которое указано стрелкой на вентиле. Это означает, что, когда вентиль работает как двунаправленный в тепловом насосе, преимущество сбалансированной конструкции порта сохраняется только в режиме охлаждения или только в режиме подогрева. Для противодействия силе передаваемой штоком вниз установлена пружина, жесткость которой может быть отрегулирована внешним винтом настройки. Вращением данного регулирующего винта может быть перенастроен статический перегрев: при повороте винта по часовой стрелке он увеличивается, и соответственно при повороте против часовой стрелки – уменьшается.
